Utilização do novo sistema da TIGREFire® para instalação das redes de sprinklers substituiu o uso do aço carbono com eficiência.
Estudo de Caso: Alpha Square / TIGREFire® CPVC.

Proprietário da obra: Odebrecht Imobiliária.
Contratante: Odebrecht Imobiliária.
Local da obra: Av. Sagitários, 138, Sítio Tamboré – Barueri (SP)
Data da obra: 2010
Fornecedor: Tigre S/A Tubos e Conexões.
Instalações elétricas e hidráulicas: Hidrelplan Engenharia e Comércio Ltda.
Responsável técnico dos projetos de sprinklers: Gera Engenharia.
Nome do Produto: TIGREFire® CPVC.
DESCRIÇÃO DO LOCAL

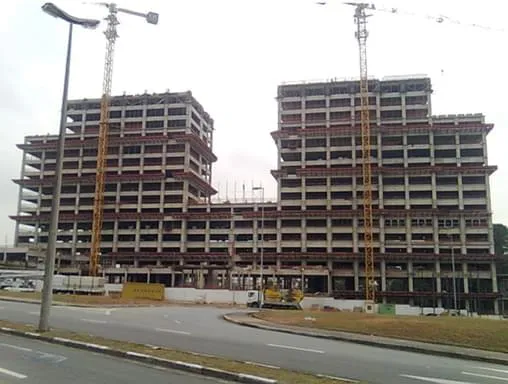

O complexo multiuso
Alpha Square une moradia, lazer e trabalho em um único lugar. Está localizado na junção das avenidas Alphaville, Yojiro Takaoka e Sagitário, em Barueri (SP). Com uma área total de 42 mil m², sendo 15 mil m² destinados para área verde, contempla quatro torres residenciais, duas comerciais e um shopping center.
As vantagens técnicas e comerciais da instalação de
sprinklers em CPVC
TIGREFire® neste empreendimento, proporcionou à TIGRE o “Prêmio MASTERINSTAL DE PRATA” na categoria “Tecnologia Aplicada na Execução de Instalações”.
DESAFIO
O projeto inicial previa a utilização do aço carbono na instalação das redes de sprinklers – chuveiros automáticos. Porém, o prazo para a execução inicial era muito curto. O material metálico não atendia os requisitos da obra, pois proporcionaria baixa produtividade de mão de obra, devido ao uso obrigatório de rosqueadeira e solda a quente para a aplicação das juntas. Necessitava-se, portanto, estudar uma nova solução, em substituição ao uso do aço carbono nas áreas de risco leve do empreendimento.
Outra preocupação estava relacionada a logística de fornecimento dos materiais, que respondesse as exigências de prazo de entrega no canteiro de obras de todos os tubos e conexões necessários para as seqüências de montagem.

Produto não tem reação corrosiva com outro produto.
SOLUÇÃO
Em conjunto com a TIGRE, a Hidrelplan - empresa responsável pelas instalações elétricas e hidráulicas do empreendimento - analisou a utilização do CPVC
TIGREFire® para a aplicação de uma nova tecnologia na execução das redes de
sprinklers.
Com a baixa rugosidade, a diferença de desempenho hidráulico é melhor no CPVC
TIGREFire®, e com isso obteve-se uma redução no diâmetro nominal dos tubos e conexões em relação ao aço carbono. Esta redução proporcionou um ganho financeiro de 12% na aquisição dos materiais para os pavimentos tipos.
Segundo os instaladores, a utilização do sistema também gerou um ganho de produtividade da mão de obra da ordem de 53% em relação ao aço carbono, sendo um dos fatores, onde o baixo peso dos tubos e a soldagem a frio facilitaram a instalação, enquanto no
TIGREFire® usa-se apenas o adesivo.
Em relação a logística de atendimento, a TIGRE ofereceu um treinamento técnico para toda a equipe da Hidrelplan, já que se tratava de uma nova tecnologia.

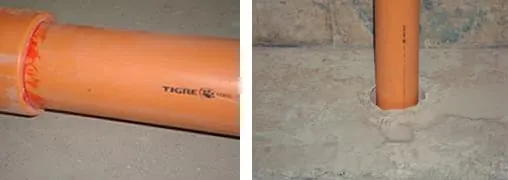

Sistema de soldagem a frio / Instalação em CPVC na travessia da laje.
DESCRIÇÃO DO PRODUTO
O Sistema
TIGREFire® em CPVC é uma inovação tecnológica e revolucionária, no ramo de instalações de
splinklers para o sistema de incêndio de risco leve no Brasil. Promove economia de mão de obra de instalação em relação aos métodos convencionais.
Apresenta composição de baixa perda de carga e diminui o coeficiente de rugosidade, o que possibilita redução do diâmetro nominal da tubulação e economia nos materiais aplicados.
