Plataformas articuladas são mais versáteis para trabalhos em altura

Líder mundial em manipuladores telescópicos, a MANITOU está presente em grandes obras do Brasil e do mundo com o que há de melhor em plataformas elevatórias a diesel. São equipamentos que proporcionam alto desempenho de trabalho, segurança na elevação de pessoas e tecnologia de ponta.

As máquinas estão disponíveis em diferentes modelos que se adaptam às diferentes situações, independentemente do tipo de terreno, demanda ou serviço.

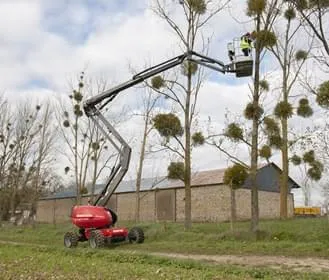

Uma das linhas de maior sucesso da MANITOU é a de plataformas elevatórias articuladas, que são ideais para operações externas – mesmo em pisos acidentados ou com aclives. Diferenciam-se por atenderem alturas elevadas, além de garantirem excelente alcance horizontal e rapidez na elevação.

PLATAFORMA ARTICULADA 160 ATJ

O modelo 160 ATJ é considerado a nova geração de plataformas elevatórias articuladas. Funciona com três modos de direção, transmissão hidrostática, dois eixos reforçados, tração nas quatro rodas e grande distância do solo. Dessa forma, supera qualquer obstáculo em todos os tipos de terreno com segurança. Para isso, também possui eixo oscilante (opcional) que vence qualquer irregularidade do piso.

Permite acesso às regiões mais remotas com facilidade (16 m de altura). Com excelente manobrabilidade e capacidade de deslocamento, possibilita otimizar as operações e aumentar a produtividade.

Além disso, destaca-se por permitir o melhor gerenciamento (por nível) do motor, como o controle da potência exigida, o que reduz emissões, ruídos e consumo de combustível. Tem, ainda, rodas sólidas mais ecológicas à base de espuma de poliuretano (como opção, há as rodas de aro 18" para utilização em solos menos firmes).

VANTAGENS

Rapidez

Os comandos da plataforma de elevação são divididos em quatro movimentos: abertura das articulações, elevação do braço principal, extensão da lança telescópica e giro da mesa, que podem ser executados simultaneamente – sendo este seu grande diferencial. Dessa forma, alcança o local de trabalho em apenas 40 segundos. Por ser leve, a máquina pode ser transportada facilmente por um caminhão de um ponto para outro.

Robustez

A lança é reforçada, o que aumenta a rigidez da máquina e facilita a utilização durante a elevação. O painel de comando do cesto pode ser coberto por uma tampa metálica que protege o mesmo contra trabalhos “sujos” (pintura, limpeza com alta pressão etc.), intempéries e atos de vandalismo.

Conforto no trabalho

Os comandos estão dispostos no painel para uma operação intuitiva, facilitando manobras e evitando acidentes. As alavancas de elevação e movimentação estão localizadas em locais distintos do painel. Ou seja, com a mão direita é possível ativar todos os comandos de deslocamento na velocidade desejada.

Além desses diferenciais, possui cesto espaçoso e com chão perfurado – o que ajuda o operador a ter maior liberdade de movimento e visibilidade do solo. Tem barra de proteção dupla que protege as mãos do operador contra possíveis impactos.

Segurança

As plataformas elevatórias articuladas atendem às normas européias de segurança, sendo equipadas com os sistemas de proteção necessários, como: pedal do "homem morto" (evita manuseio incorreto em caso de tontura ou mal-estar por parte do operador); válvula de segurança nos cilindros de elevação; painel de comando no cesto e no solo; controle indicador de carga; detector de inclinação; sistema de frenagem negativa; bomba elétrica de emergência e pneus sólidos.

Simples manutenção

Com a tecnologia integrada CAN-BUS, é possível obter um diagnóstico rápido e simples da máquina. No painel, o visor exibe as falhas e suas origens. Com a tampa protetora aberta, os técnicos têm fácil acesso a vários componentes. Também pode-se obter ajuda do revendedor autorizado por telefone.

PROPRIEDADES TÉCNICAS DO MODELO 160 ATJ

Capacidade / desempenho
• Capacidade: 230 kg
• Altura de trabalho: 16,1 m
• Altura da plataforma: 14,1 m
• Altura da articulação: 7,38 m
• Alcance máximo horizontal: 8,30 m
• Cesto (comprimento x largura): 1,80 x 0,80 m
• Ângulo de deslocamento vertical do jib: +70° / -70°
• Rotação da plataforma: +90°/-90°
• Rotação da torre: 350°
• Número de pessoas (int./ext.): 2/2
• Gradabilidade: 40%
• Inclinação admissível: 5° - 9%

Deslocamento
• Velocidade de trabalho: 0,80 km/h
• Velocidade de deslocamento: 6 km/h
• Raio de giro interno: 1,39 m
• Raio de giro externo: 3,71 m
• Raio de giro do cesto: 5,94 m

Dimensões / peso
• Largura total: 2,30 m
• Comprimento total: 6,53 m
• Altura total: 2,37 m
• Comprimento total dobrado (armazenamento): 4,44 m
• Altura total dobrado (armazenamento): 2,61 m
• Distância ao solo: 35,5 cm
• Distância entre eixos: 2,20 m
• Pneus: 16,5”
• Peso (pode variar dependendo das opções e padrões do país): 6.160 kg

Motor / potência
• Motor: KUBOTA V1505-E3B
• Potência: 35,1 cv
• Ruído ambiente (LwA): 101 dB

APLICAÇÕES DO MODELO 160 ATJ

• Montagem de estruturas e aplicação de revestimento
• Pintura, instalação de componentes elétricos, hidráulicos, de ar-condicionado e isolamento térmico e acústico
• Limpeza e jateamento de areia
• Paisagismo
• Preparação de eventos
• Manutenção predial
• Manutenção de aeronaves e embarcações

OUTROS MODELOS

A MANITOU trabalha com outros modelos de plataformas elevatórias articuladas, assim como pantográficas e telescópicas. Estão disponíveis nos modelos SEC, VJR, ATJ, AETJ e TJ.
