Eletrocalhas e leitos conferem rápida instalação e reduzem cronograma de obra

Estudo de Caso: Edifício comercial da VIVO / Santana do Parnaíba, São Paulo (SP).



Proprietário da obra: VIVO.
Contratante: VIVO.
Local da obra: Santana do Parnaíba, São Paulo (SP).
Data da obra: Início: novembro de 2010 / Término: Previsão para outubro de 2011.
Fornecedor : FACILIT Eletrocalhas.
Empresa responsável pelas instalações elétricas: ENGEMON – Engenharia e Telecomunicações.
Nome dos Produtos: Leitos Aramados e Eletrocalhas aéreas.

DESCRIÇÃO DO LOCAL

O novo edifício comercial da VIVO, operadora de telefonia celular brasileira, está localizado em Santana de Parnaíba, São Paulo. O complexo tem área total construída de 33 mil m², em terreno de 78 mil m². Abrange dois pavimentos técnicos e cinco pavimentos administrativos; portaria; 120 vagas de estacionamento; e uma subestação de energia em 88 kV, com capacidade para alimentar uma cidade de 200 mil habitantes. O empreendimento receberá certificação LEED para Green Building e certificação TIER III para disponibilidade dos sistemas.

DESAFIO



A ENGEMON, empresa designada para realizar as distribuições de cabos elétricos e alimentadores do empreendimento, necessitava contar com leitos e eletrocalhas específicas. O objetivo era fornecer total integração na solução de ar condicionado e fácil montagem. A execução deveria ser prática por diversas razões: o prazo para a etapa de montagem de infraesturutra sob o piso elevado era muito curto; o projeto tinha o envolvimento de mais de 250 profissionais; a jornada de trabalho foi reduzida por conta das restrições aos barulhos impostas pelos edifícios vizinhos; a obra de grande porte tinha muitas outras atividades sendo executadas paralelamente.

As instalações elétricas do local também deveriam ser feitas com produtos que fossem inspecionados por um controle de qualidade e que estivessem de acordo com as exigências do LEED e do estudo de CFD realizado no projeto.



SOLUÇÃO

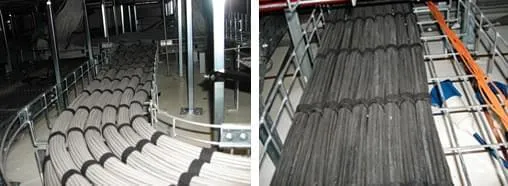

A FACILIT forneceu leitos aramados de diversas medidas e eletrocalhas aéreas. Os produtos foram aplicados na distribuição de cabos elétricos / UTP CAT6 e fibra óptica no entrepiso, e para a distribuição de cabos alimentadores 15 / 20 kV e 0,1 / 1 kV. A entrega dos materiais aconteceu rapidamente, conforme o cronograma estipulado pela ENGEMON e com orçamento de compras enviado em prazo aceitável.

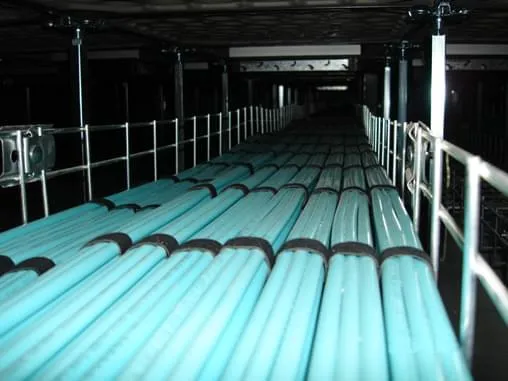

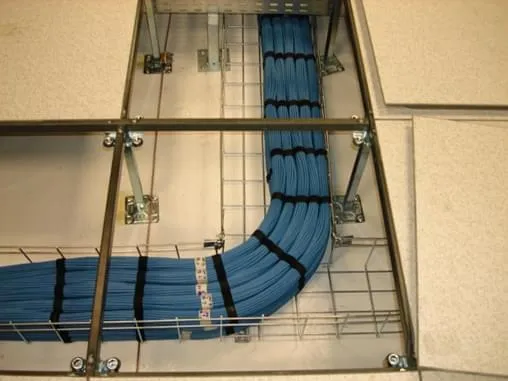

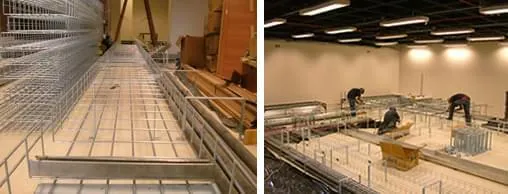

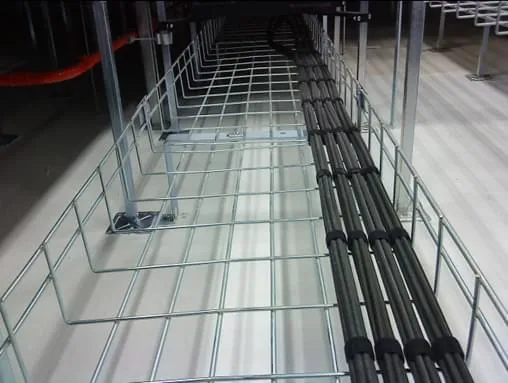

A instalação das eletrocalhas foi feita através de plataformas elevatórias, penduradas em tirantes de barras roscadas 3/8”, perfiladas em chapa #12 e pintadas com epóxi preto. No piso elevado, foram utilizados suportes desenvolvidos pela própria ENGEMON, colados ao piso com cola de baixo VOC e liberada pelo LEDD. Os leitos aramados foram apoiados sobre os suportes e fixados por acessórios da FACILIT.



Pela facilidade de acomodação e amarração dos cabos em todo o trajeto, os produtos contribuíram para uma obra mais rápida e limpa, com total vazão de ar condicionado sobre o piso elevado.

DESCRIÇÃO DOS PRODUTOS

Os leitos e eletrocalhas aramadas da FACILIT são fabricados com matéria-prima adquirida em usinas com certificado de qualidade, o que garante produtos confiáveis tanto em resistência como no acabamento.  Os produtos são especializados em sistemas para suporte e fixação de fios e cabos elétricos. Disponíveis em diferentes modelos, as dimensões e características técnicas dos produtos são totalmente intercambiáveis com os demais existentes no mercado.

---
