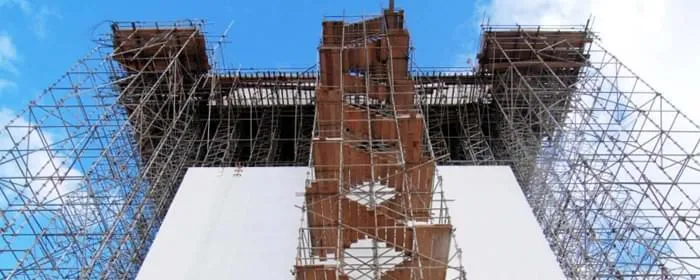

Andaimes com encaixe multidirecional: segurança e praticidade

A Brastub é referência na fabricação e locação de andaimes destinados a trabalhos de grandes alturas em diversos segmentos, da montagem e manutenção industrial até a Construção Civil. A busca por novas tecnologias permitiu à empresa desenvolver soluções que garantem segurança, praticidade e agilidade às construções, como o Sistema de Andaimes de Encaixe Multidirecional.

Trata-se de um sistema autobloqueante constituído pelo acoplamento de barras que forma um nó rígido, possibilitando o encaixe em oito direções a cada 45 graus. Como diferencial, proporciona um funcionamento simples, pois possui uma configuração lógica. Assim, dispensa o uso de ferramentas especiais e mão de obra especializada.

Também possui componentes lineares, fáceis de manusear e armazenar – ocupa pouco espaço e pode ser paletizado para transporte. Conta, ainda, com estrutura padronizada que evita erros de quantificação e montagem.

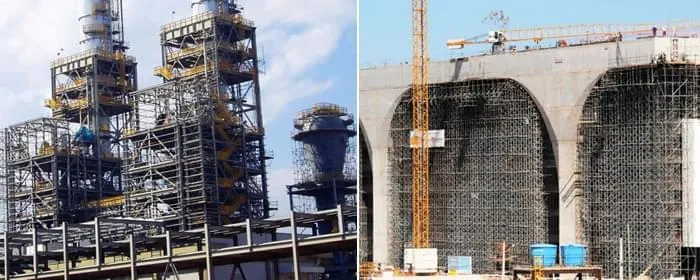

APLICAÇÕES

• Cimbramentos
• Andaimes de fachada
• Manutenção industrial
• Arquibancadas
• Palcos e palanques
• Torres de apoio

COMPONENTES

Poste
Com encaixe macho e fêmea, é um elemento montante vertical para montagem de andaimes com rosácea octogonal (montagem em oito direções diferentes).

Rosácea
Disco de aço sólido com oito furos. Fica disposta no poste a cada 50 cm, permitindo a montagem dos componentes a cada 45 graus.

Travessa de ligação
Adequada para travamento de montagem de encaixe com cunha, o que dispensa ferramentas de aperto. Atende as normas de segurança industrial.

Diagonal de ligação
Cunha que dispensa ferramentas de aperto. Ideal para travamento de montante de encaixe. Também está em conformidade com as normas de segurança industrial.

Rosácea (oito furos)
Possibilita encaixes em oito direções a cada 45 graus.

Montagem de poste
Dimensões em centímetros (50 a 300 cm).

PROPRIEDADES TÉCNICAS

Postes
Características dos tubos empregados: e = 1.1/2” (chapa de 3,05 mm, galvanizada).
Carga admissível | vertical anel 2 m: 2.500 kg.
Carga admissível | vertical anel 1,50 m: 3.500 kg.

Rosácea
Característica do material empregado: disco sólido de aço com oito furos, disposta a cada 50 cm.

Longarinas e travessas
Características dos tubos empregados: e=1.1/2” (chapa de 3,05 mm galvanizada, ligação tipo U autobloqueante).
Características dos materiais empregados: perfil 50 x 80 mm (chapa de aço 1/8”, ligação tipo cunha)
Reação de apoio com cunha: 600 kg.

Diagonais horizontais
Características dos tubos empregados: e = 1.1/4” (chapa de 2,54 mm, galvanizada, ligação tipo cunha)
Reação de apoio com cunha: 400 kg.

Diagonais verticais
Características dos tubos empregados: e = 1.1/4” (chapa de 2,65 mm, galvanizada, ligação tipo cunha)
Reação de apoio com cunha: 400 kg.
