Illtec - Nuvens 3D

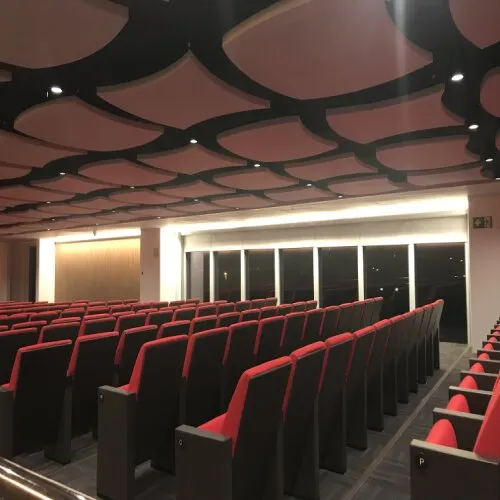

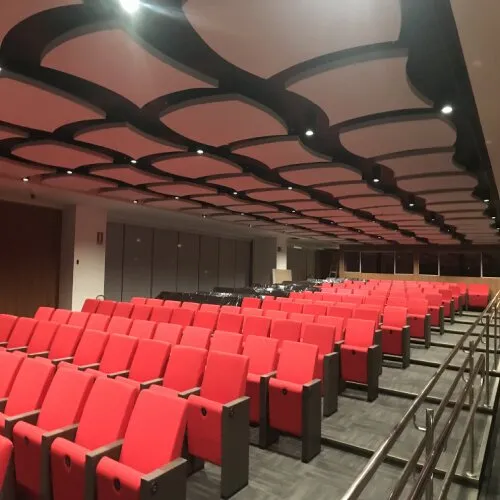

Sob um novo conceito de design as Nuvens 3D apresentam formato ondulado e proporcionam conforto acústico com visual moderno e leve e são indicadas para foyers, lounges, escritórios, restaurantes, atriums, centros culturais e edifícios comerciais.

Ecophon

Catálogo - Illtec - Nuvens 3D
Cotar esse produto

Ecophon Sombra

Ecophon Gedina

Nexacustic Painel

Illtec Corpos Celestes - Constelação

Detalhes do produto

Descrição do Produto
Sob um novo conceito de design as Nuvens 3D apresentam formato ondulado e proporcionam conforto acústico com visual moderno e leve e são indicadas para foyers, lounges, escritórios, restaurantes, atriums, centros culturais e edifícios comerciais.
Linhas / Modelos
Illtec.
Uso / Aplicações
Ambientes já em funcionamento, como restaurantes, escritórios, escolas, centros de convenções, salões de festas, auditórios, entre outros.
Vantagens
Instalação fácil.
Composição
Placa acústica semirrígida com estrutura microcelular.
Desempenho
Elevada absorção sonora;
Resistência ao fogo;
Classe IIA conforme IT10 e NBR 16.626;
Créditos LEED e AQUA;
Performance acústica a depender da instalação (consultar equipe técnica).
Acabamento / Cores
Cor: branco, preto, grafite lapiseira, pó de zinco, elefante, galho seco, allure, lenha, marrom luxo, molho curry, amarelo ouro, pôr do sol, rosa vermelha, telha nova, cereja, cravina rosa, framboesa, rosa intenso, cortina de teatro, púrpura, lavanda, azul sonho, brisa amena, borboleta azul, beija-flor, azul-cobalto, índigo blue, cassino, floresta úmida, alcaparra, verde fortuna ou verde cítrico.
Cor natural: cinza-claro.
Pintura especial sob consulta.
Dimensões / Peso
Nuvem 3D – Shell
Dimensão:
1.100 mm x 1.060 mm;
780 mm x 750 mm;
570 mm x 550 mm.
Espessura:
50 mm.
Nuvem 3D – Sinus
Dimensão:
2.400 mm x 400 mm;
1.800 mm x 400 mm;
1.200 mm x 400 mm.
Espessura:
50 mm.
Dimensões e espessuras especiais sob consulta.
Testes e ensaios
Reação ao fogo
Atende aos exigentes critérios de segurança nacionais e internacionais:
Classe 1 conforme ASTM E84 (Estados Unidos);
Classe 1 conforme BS 476 part 6 e 7 (Inglaterra);
Classe B1 conforme DIN 4102 (Alemanha);
Classe IIA conforme IT10, segundo excelentes resultados obtidos nos ensaios das normas NBR 9.442 (IP) e ASTM E662 (DM) (Brasil).
NBR 9.442 – Índice de Propagação de Chamas
Classe A (0 ≥ IP ≥ 25);
SONEX illtec: IP = 2;
ASTM E662 – Densidade Ótica Máxima de Fumaça
Atende à DM ≤ 450.
SONEX illtec: DM = 113
Créditos LEED e AQUA;
Sonex illtec contribui para a obtenção de créditos nos itens:
Iluminação Natural e Paisagem QAI - Crédito 8.1 e 8.2;
Performance acústica QAI Pré-requisito 3;
Consumo de energia, EA - Credito 1;
Conforto Térmico – QAI.
Sustentabilidade
Créditos LEED em Consumo de Energia.
Embalagem e Armazenamento
Armazenamento: em ambiente climatizado, protegido de intempéries, sobre superfície plana, limpa e seca.
Instalação
Consultar o manual de instalação em www.owa.com.br
Normas e Certificados
Reação ao fogo
Atende aos exigentes critérios de segurança nacionais e internacionais:
Classe 1 conforme ASTM E84 (Estados Unidos);
Classe 1 conforme BS 476 part 6 e 7 (Inglaterra);
Classe B1 conforme DIN 4102 (Alemanha);
Classe IIA conforme IT10, segundo excelentes resultados obtidos nos ensaios das normas NBR 9.442 (IP) e ASTM E662 (DM) (Brasil).
NBR 9.442 – Índice de Propagação de Chamas
Classe A (0 ≥ IP ≥ 25);
SONEX illtec: IP = 2;
ASTM E662 – Densidade Ótica Máxima de Fumaça
Atende à DM ≤ 450.
SONEX illtec: DM = 113
Créditos LEED e AQUA;
Sonex illtec contribui para a obtenção de créditos nos itens:
Iluminação Natural e Paisagem QAI - Crédito 8.1 e 8.2;
Performance acústica QAI Pré-requisito 3;
Consumo de energia, EA - Credito 1;
Conforto Térmico – QAI.
Manutenção
Consultar o manual de manutenção em www.owa.com.br
